پنل پخش کننده صوتی بلوتوثی مدل JX-X1 با آمپلی فایر

پنل پخش کننده صوتی بلوتوثی مدل JX-X1 با آمپلی فایر | ماژول آمپلی فایر 160 وات مدل JX-X1

معرفی کلی محصول

• پنل صوتی یا  برد‌های همه‌کاره پخش‌کننده، قطعات الکترونیکی هوشمندی هستند که به عنوان محصولی مهم برای نوسازی سیستم‌های صوتی قدیمی یا ساخت اسپیکرهای دست‌ساز شناخته می‌شوند و با ترکیب چندین قابلیت کلیدی شامل بلوتوث نسخه بالا برای اتصال بی‌سیم پایدار، درگاه USB و شیار کارت حافظه برای پخش فایل‌های موسیقی با فرمت‌های مختلف، رادیو FM و ورودی AUX، یک پکیج کامل مولتی‌مدیا را در ابعادی بسیار کوچک ارائه می‌دهند. این محصولات در دو نوع کلی بدون آمپلی‌فایر  و مدل‌های پیشرفته‌تر دارای آمپلی‌فایر داخلی عرضه می‌شوند و نوع دوم به دلیل توانایی راه‌اندازی مستقیم بلندگوها بدون نیاز به مدار واسط، محبوبیت بسیار زیادی دارند.
• طراحی پنل این دستگاه‌ها به گونه‌ای است که با یک نمایشگر دیجیتال کوچک و کلیدهای کنترلی ساده، امکان مدیریت کامل موسیقی را فراهم می‌کنند و با پشتیبانی از ولتاژهای رایج DC، انعطاف‌پذیری بالایی برای نصب در محیط‌های مختلف از جمله خودرو یا داخل باکس‌های چوبی اسپیکر دارند، در حالی که مجهز بودن به ریموت کنترل مادون قرمز و قابلیت مکالمه تلفنی (Hands-free) ارزش خرید و کارایی عملیاتی آن‌ها را به شکلی محسوس افزایش داده است.

پنل پخش کننده صوتی بلوتوثی مدل JX-X1 با آمپلی فایر

پنل صوتیJX-X1

• این پنل صوتی (JX-X1) یک برد الکترونیکی چندکاره و بسیار کارآمد است که با بهره‌گیری از آمپلی‌فایر داخلی استریو و تراشه بلوتوث نسخه ۵.۰ طراحی شده تا به عنوان یک راهکار جامع برای ارتقای سیستم‌های صوتی قدیمی به تکنولوژی‌های روز عمل کند و با پشتیبانی از ولتاژ ورودی ۱۲ ولت مستقیم (DC)، امکان پخش موسیقی از طریق درگاه USB برای فلش مموری، شیار کارت حافظه TF، ورودی AUX و گیرنده رادیو FM را به صورت یکپارچه فراهم می‌آورد.

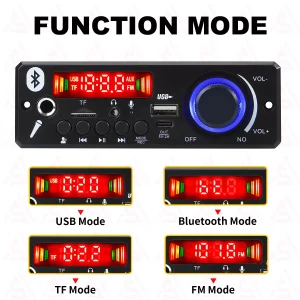

• این محصول با داشتن نمایشگر دیجیتال برای نمایش وضعیت پخش و فرکانس‌های رادیویی در کنار کلیدهای کنترلی روی پنل و ریموت کنترل همراه، مدیریت کامل فایل‌های صوتی با فرمت‌های رایج نظیر MP3 و WMA را میسر می‌سازد و به دلیل مجهز بودن به میکروفون  را در هنگام اتصال بلوتوثی به کاربر می‌دهد.
• این دستگاه یک آمپلی‌فایر استریو 2 کاناله است که برای راه‌اندازی اسپیکرهای پسیو 4 تا 8 اهم طراحی شده و توان خروجی اسمی آن در بسیاری از مدل‌های هم‌رده حدود 2×40 وات اعلام می‌شود.این دستگاه یک آمپلی‌فایر استریو 2 کاناله است که برای راه‌اندازی اسپیکرهای پسیو 4 تا 8 اهم طراحی شده و توان خروجی اسمی آن در بسیاری از مدل‌های هم‌رده حدود 2×40 وات اعلام می‌شود

ساختار تقویت‌کننده

• اغلب این آمپلی‌فایرها از طراحی Class D بهره می‌برند که بازده بالا و تولید حرارت پایین‌تری نسبت به کلاس‌های سنتی دارد. در مشخصات فنی مدل‌های مشابه این محصول، پاسخ فرکانسی در بازه 20Hz تا 20kHz اعلام شده که کل طیف شنوایی انسان را پوشش می‌دهد
• .میزان اعوجاج هارمونیک کلی (THD) معمولاً در حدود 0.3% تا 1% ذکر می‌شود که برای یک آمپلی‌فایر اقتصادی قابل قبول است، هرچند در حجم صدای بسیار بالا ممکن است کمی اعوجاج شنیده شود. نسبت سیگنال به نویز در مدل‌های مشابه بیش از 78dB است که نشان‌دهنده سطح نویز پایین در شرایط عادی استفاده می‌باشد.

ارتباط بی‌سیم ورودی و خروجی ها

• این دستگاه به Bluetooth نسخه 5.0 مجهز است که نسبت به نسخه‌های قدیمی‌تر پایداری بیشتر، مصرف انرژی کمتر و برد بالاتری ارائه می‌دهد. برد عملیاتی بلوتوث در مدل‌های مشابه تا حدود حدود 12 متر اعلام شده . این میزان برای استفاده در یک محیط خانگی یا فروشگاهی کوچک کاملاً کافی است. اتصال بلوتوثی معمولاً بدون پیچیدگی و به‌صورت Pairing سریع انجام می‌شود و با گوشی‌های هوشمند، تبلت و لپ‌تاپ نیز سازگار میباشد.

ز نظر ورودی صوتی، این دستگاه‌ها معمولاً شامل موارد زیر هستند:

• ورودی RCA استریو

• ورودی AUX 3.5mm

• پخش از طریق USB و SD Card

• گیرنده FM داخلی

• ورودی میکروفن

• وجود USB/SD امکان پخش مستقیم فایل‌های MP3 را فراهم می‌کند و رادیو FM نیز برای استفاده‌های عمومی کاربرد دارد.خروجی اسپیکر معمولاً به‌صورت ترمینال فشاری (Spring Clip Terminal) است که اتصال سیم بلندگو را ساده می‌کند.

پنل پخش کننده صوتی بلوتوثی مدل JX-X1 با آمپلی فایر

تغذیه ,کنترل صدا و ساخت

• این آمپلی‌فایرها با برق  8 تا 24 ولت DC  کار میکنند. نکته مهم فنی این است که توان واقعی خروجی وابستگی مستقیم به آداپتور و جریان تأمین‌شده دارد. این دستگاه برای اسپیکرهای 4 تا 8 اهم طراحی شده است .
• اگر از اسپیکر 8 اهم استفاده شود، جریان کمتری کشیده می‌شود و سیستم پایدارتر کار می‌کند. برای اسپیکرهای 4 اهم، خروجی توان بالاتر خواهد بود ولی گرمای بیشتری تولید می‌شود.

این نمدل از  آمپلی‌فایرها معمولاً طراحی کامپکت دارند و برای موارد زیر مناسب هستند:

• سیستم صوتی خانگی کوچک

• مغازه یا فروشگاه

• سالن انتظار

• اتصال به اسپیکرهای سقفی یا دیواری پسیو

به دلیل کلاس D بودن آمپلی فایر ، مصرف انرژی پایین و بازده بالا دارند و برای کارکرد طولانی‌مدت مناسب هستند.

جمع بندی : طراحی کوچک و کارآمد با خروجی بالا
