معرفی کلی محصول

• نمایشگرهای HMI هوشمند به‌صورت کلی یک کلاس مستقل از ماژول‌های نمایشی بوده که با هدف ساده‌ سازی ارتباط بین انسان و ماشین در سیستم‌های الکترونیکی و صنعتی توسعه یافته‌اند. در این نوع نمایشگرها، برخلاف نمایشگرهای خام TFT یا OLED، ماژول صرفاً نقش نمایش تصویر را ندارد، بلکه خود نمایشگر دارای واحدهای پردازش (CPU)، حافظه، کنترلر گرافیکی(GPU) و سیستم مدیریت ورودی (تاچ اسکیرین) است.
• از نظر کاربرد، نمایشگرهای HMI هوشمند در طیف وسیعی از تجهیزات و محصولات مورد استفاده قرار می‌گیرند. در تجهیزات صنعتی سبک و نیمه‌صنعتی، این نمایشگرها به‌ عنوان پنل اپراتوری برای تنظیم پارامترها، نمایش وضعیت دستگاه و دریافت فرمان از کاربر استفاده می‌شوند. در سیستم‌های مانیتورینگ و اندازه‌گیری، نقش آن‌ها نمایش داده‌ها به‌صورت عددی، گرافیکی یا نموداری است، بدون آنکه پردازنده اصلی در رسم گراف‌ها یا مدیریت نمایش های گرفیکی نقشی داشته باشد. همچنین از دیگر استفاده های این نمایشگر ها ,در تجهیزات آزمایشگاهی و پزشکی غیرحساس بوده چرا که این نمایشگرها  دارای رابط کاربری ساده بوده و همچنین قابل اطمینان  هستند که برای اپراتور اهمیت بالایی دارد.

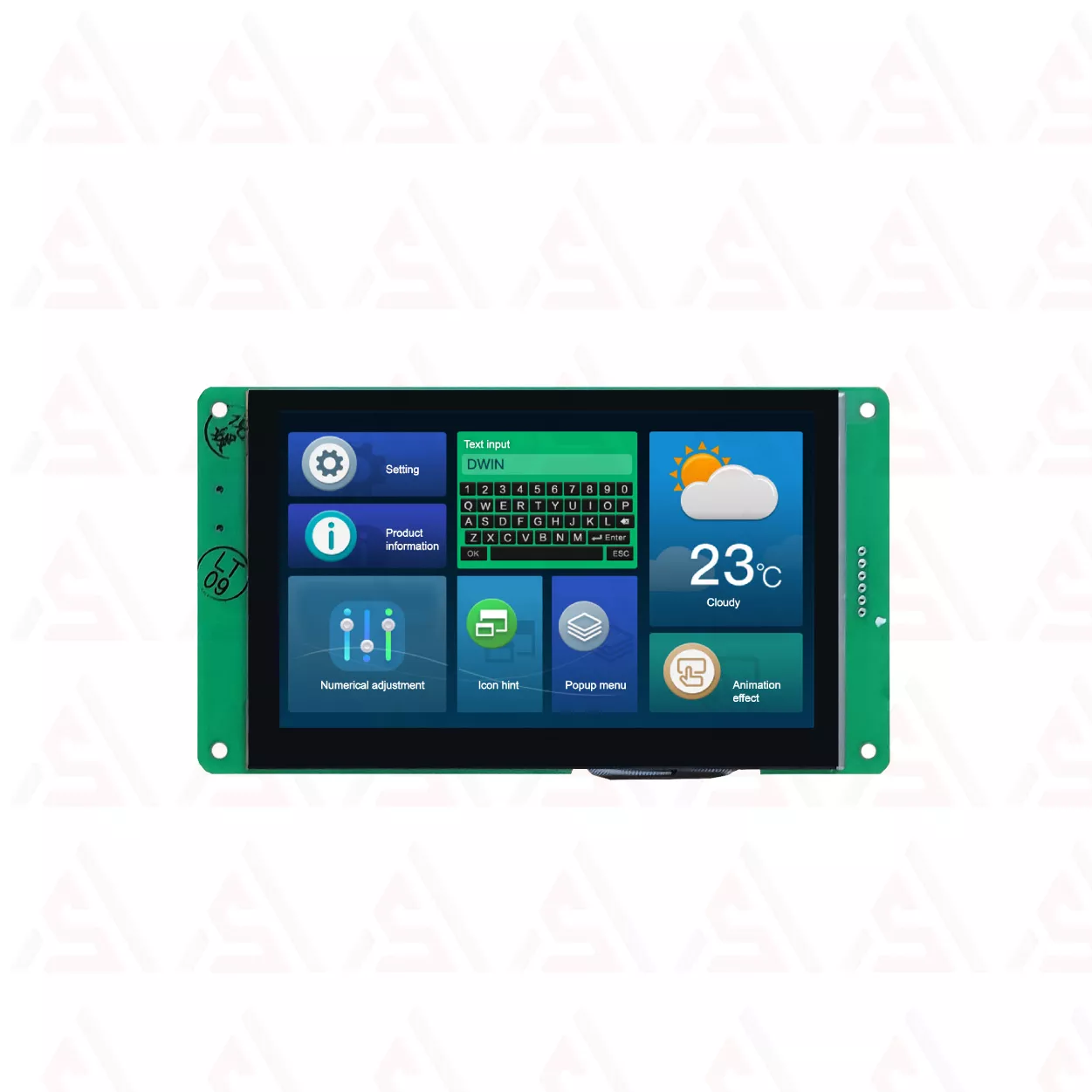

نمایشگر رنگی 5 اینچی 480*800 HMI مدل DMG80480C050_03WTC

نمایشگر رنگی DMG80480C050_03WTC

• ماژول DMG80480C050_03W یک نمایشگر HMI پنج اینچی از محصولات تجاری شرکت DWIN Technology است که برای کاربردهای صنعتی سبک، تجهیزات کنترلی، دستگاه‌های اتوماسیون، تجهیزات پزشکی غیرحساس و سیستم‌های کنترلی طراحی شده است. این ماژول بر پایه فلسفه‌ی (تفکیک کامل رابط کاربری) ساخته شده و هدف اصلی آن این است که تمام بار مربوط به گرافیک، تاچ، فونت، تصویر، انیمیشن و مدیریت نمایش را از روی میکروکنترلر اصلی سیستم بردارد.

صفحه نمایش و روشنایی

• صفحه نمایش این ماژول دارای اندازه ای 5 اینچی بوده که دارای رزولوشن 800×480 pixels  میباشد که زاویه دیدی برابر مقادیر 0°/90°/180°/270° را دارا میباشد.صفحه نمایش این نمایشگر از TFT LCD بوده که پنل آن با فناوری Twisted Nematic ساخته شده است.این نمایشگر قابلیت نمایش 16 ملیون رنگ را دارد و نور پس زمینه آن توسط LED  تامین میشود که دارای روشنایی 250 نیت میباشد. علاوه بر تمامی مواردی که گفته شد عمر LED هایی که نور پس زمینه را تامین میکنند چیزی در حدود 20000 ساعت میباشد و پس از این مدت زمان نور صفحه نمایش به 50 درصد حالت اول باز میگردد.

پردازنده و عملکرد

• در این نوع نمایشگرها، یک چیپ اختصاصی (ASIC) مانند سری T5L در مرکز سیستم قرار دارد که به‌طور خاص برای کاربردهای HMI طراحی شده است. این چیپ‌ها برخلاف میکروکنترلرهای عمومی، برای اجرای محاسبات پیچیده یا کنترل سخت‌افزارهای حساس ساخته نشده‌اند، بلکه تمام توان و معماری آن‌ها روی پردازش گرافیکی دوبعدی، مدیریت فریم‌بافر، کنترل صفحه نمایش و ارتباط پایدار  متمرکز شده است.

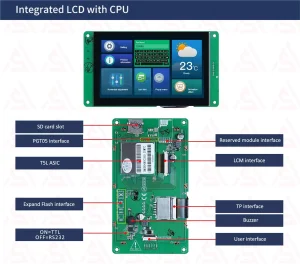

• پردازنده این ماژول، یک چیپ ASIC اختصاصی به نام T5L است که توسط خود شرکت DWIN طراحی شده است. این چیپ یک میکروکنترلر عمومی نبوده، بلکه یک چیپ کاملاً اختصاصی برای HMI است که چندین هسته را در یک تراشه ادغام کرده است. از جمله پردازنده، کنترلر LCD، کنترلر گرافیکی، کنترلر تاچ، مدیریت حافظه و رابط‌های ارتباطی. معماری داخلی T5L دو هسته‌ای است و هر دو هسته بر پایه معماری 8051 پیاده‌سازی شده‌اند؛ معماری‌ که به دلیل پایداری بالا،و مصرف انرژی کم، همچنان در سیستم‌های صنعتی کاربرد گسترده دارد.
• این پردازنده دو هسته ای بوده و هر کدام نقش مجزایی دارند.یکی از آنها نقش پردازش تصاویر گرافیکی را داشته که شامل رندر ,انیمیشن و تصاویر را داشنه و دیگری وظیفه مدیریت کردن ارتباط ها را داشته که این جدا بودن فرایند کاری هر هسته باعث میشود تا کارکردن آن بدون لگ و کندی باشد. فرکانس کاری این پردازنده توانایی رسیدن به  200 تا 250 مگاهرتز را داشته که برای پردازش گرافیکی سبک تا متوسط مناسب میباشد.

ارتباط و بهره برداری

• ارتباط این ماژول با سیستم اصلی از طریق رابط سریال انجام می‌شود. ماژول از ارتباط TTL یا RS232 پشتیبانی می‌کند که از طریق یک کانکتور 10 پین فلت (FCC) در اختیار کاربر قرار می‌گیرد. تمام تبادل داده بین HMI و میکروکنترلر یا PLC خارجی بر اساس پروتکل DGUS انجام می‌شود. در این مدل کاری، HMI به‌عنوان یک دستگاه Slave عمل می‌کند که داده‌ها را در آدرس‌های حافظه مشخص دریافت یا ارسال می‌کند و MCU اصلی فقط مقادیر متغیرها را می‌نویسد یا می‌خواند، بدون آنکه درگیر رسم گرافیک یا مدیریت تاچ شود.
• این ماژول برای پروژه‌هایی ایده‌آل است که در آن‌ها یک MCU یا PLC وظیفه کنترل را بر عهده دارد و نیاز است رابط گرافیکی حرفه‌ای، پایدار و کم‌هزینه در کنار آن قرار گیرد، بدون آنکه بار پردازشی اضافی به سیستم اصلی تحمیل شود.

جمع بندی : 5 اینچی لمسی با دو هسته مجزا

• نمایشگررنگی و لمسی DWINI مدل DMG80480C050_03WTC یک صفح نمایشی بوده که قابلیت نمایش 16 ملیون رنگ را داشته و این قابلیت را در یک سایز 5 اینچی با رزولوشن 800×480 ارائه میکند.
• داشتن یک چیپ ست دو هسته ای که هرکدام وظیفه انجام یکسری کارها را دارد باعث میشود که عملکرد این نمایشگر به مشکلی مواجه نشود.چرا که یکی از هسته ها کارهای گرافیکی را انجام داده و دیگری وظیفه مدیریت ارتباط هارا دارد. این نمایشگر رنگی قابلیت استفاده در پروژه های سبک تا متوسط را داشه و میتواند گزینه ای خوب و کار آمد باشد.
