نمایشگر رنگی 10.1 اینچ 1024*600 HMI DMG10600F101_01WTC

نمایشگر رنگی 10.1 اینچ 1024*600 HMI DMG10600F101_01WTC | نمایشگر DWIN مدل HMI DMG10600F101_01WTC

معرفی کلی محصول

• نمایشگرهای  HMI یا واسط  کاربری بین انسان و سخت افزار، نسل پیشرفته‌ای از پنل‌ها و نمایشگرهای کنترلی هستند که وظیفه برقراری ارتباط بصری میان کاربر و سیستم‌های پیچیده صنعتی یا الکترونیکی را بر عهده دارند. برخلاف ال‌سی‌دی‌های معمولی که تنها وظیفه نمایش تصویر را به عنوان خروجی  دارند، این ماژول‌ها دارای پردازنده داخلی بوده و قادر هستند بخش بزرگی از فرآیندهای گرافیکی و پردازشی مربوط به رابط کاربری (UI) رابه صورت جداگانه ای انجام دهند. این امر باعث می‌شود بار پردازشی میکروکنترلر اصلی سیستم (مانند Arduino، STM32 یا PLC) به صورت قابل توجهی کاهش یابد.

نمایشگر 10 .1 اینچی DWIN

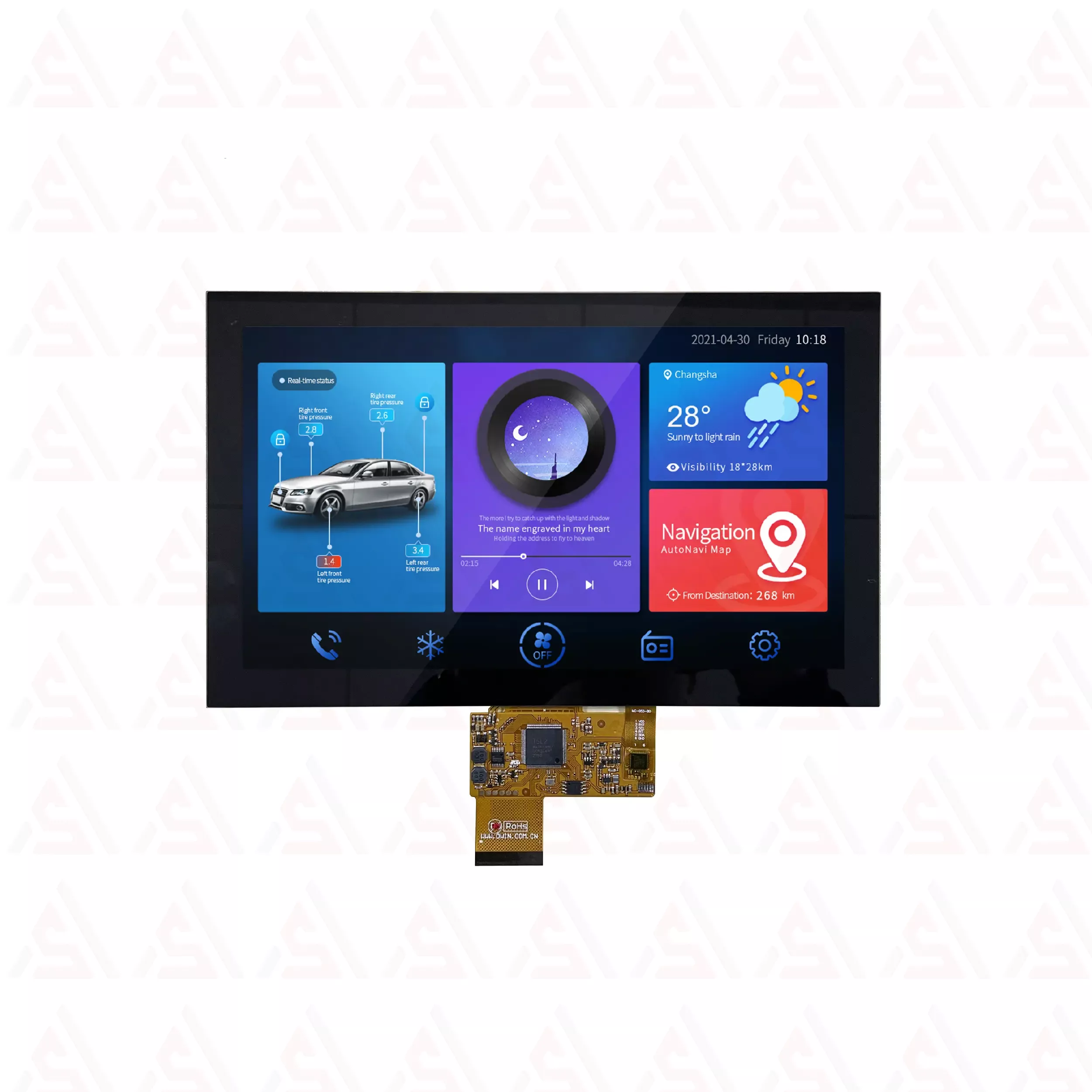

نمایشگر رنگی 10.1 اینچ 1024*600 HMI DMG10600F101_01WTC

• این صفحه نمایش یک نمایشگر هوشمند DMG10600F101_01WTC از سری بسیار محبوب و نوآورانه COF (Chip-on-Film) شرکت DWIN است.نمایشگری 10.1 اینچی با رزولوشن 600*1024 بوده که بسیار محصوب میباشد.سری محصولات COF  نسل جدیدی از نمایشگرهای هوشمند هستند که با هدف کاهش چشم‌گیر ضخامت و قیمت تمام‌شده طراحی شده‌اند.
• در نمایشگرهای معمولی (COB)، تراشه پردازنده و قطعات جانبی روی یک برد مدار چاپی (PCB) ضخیم در پشت ال‌سی-دی قرار می‌گیرند؛ اما در فناوری COF، تمام مدارات کنترلی و تراشه اصلی مستقیماً روی کابل تخت یا همان فیلم منعطف (FPC) متصل به پنل قرار گرفته‌اند. این نوآوری باعث می‌شود نمایشگر به شدت باریک، سبک و از نظر اقتصادی بسیار مقرون‌به‌صرفه باشد.

• کاربرد اصلی این نمایشگرها در صنایعی است که با محدودیت فضا در طراحی بدنه روبرو هستند یا نیاز به تولید انبوه با هزینه پایین دارند. از پنل‌های کنترل خانه هوشمند، ترموستات‌های پیشرفته و دستگاه‌های تصفیه هوا گرفته تا مانیتورینگ تجهیزات ورزشی، تردمیل‌ها و کنسول‌های خودرویی، همگی از مشتریان این سری هستند. این محصولات با حذف برد حجیم پشتی، اجازه می‌دهند تا طراحان صنعتی محصولات خود را با ظاهری مدرن‌تر و ضخامت حداقلی روانه بازار کنند.

سخت افزار و ارتباط

• این نمایشگر( DMG10600F101_01W )یک پنل بزرگ ۱۰.۱ اینچی با رزولوشن ۱۰۲۴ در ۶۰۰ پیکسل را دارا بوده که از تکنولوژی IPS بهره می‌برد. استفاده از پنل IPS در این ابعاد،باعث میشود  زاویه دید بسیار وسیع (۸۵ درجه از هر چهار طرف) و بازتولید رنگ‌های زنده و واقعی با عمق ۱۶.۷ میلیون رنگ است. برخلاف مدل‌های کوچک‌تر، این نمایشگر بر پایه تراشه قدرتمندتر T5L2 طراحی شده است که وظیفه مدیریت سیستم‌عامل گرافیکی DGUS II را بر عهده دارد.
• معماری دو هسته‌ای این تراشه به کاربر اجازه می‌دهد تا همزمان با اجرای رابط کاربری سنگین، پردازش‌های منطقی را نیز با سرعت بالا مدیریت کند.این نمایشگر دارای ضخامت ناچیزی بوده که که این عدد چیزی بین 5و9 میلی متر تا 7 میلی متر میباشد .
•  این مدل از تکنولوژی لمس خازنی (Capacitive) پشتیبانی میکند که از فرآیند Frame Lamination (لمینت لایه لمسی به فریم) بهره می‌برد که علاوه بر ظرافت، دقت لمس بالایی را ارائه می‌دهد. روشنایی پنل حدود ۲۰۰ نیت است که برای محیط‌های داخلی کاملاً مناسب ارزیابی می‌شود. حافظه داخلی ۱۶ مگابایت از نوع Flash نیز فضای کافی برای ذخیره‌سازی تصاویر با رزولوشن ۱۰۲۴x۶۰۰ و فونت‌های مختلف را فراهم می‌کند.
• ولتاژ کاری دستگاه در محدوده استاندارد ۵ ولت (۴.۵ تا ۵.۵ ولت) است و جریان مصرفی آن در حالت حداکثر روشنایی به حدود ۸۹۰ میلی‌آمپر می‌رسد. در مجموع، DMG10600F101_01W ترکیبی از ابعاد بزرگ، کیفیت تصویر IPS و معماری فوق‌باریک است که آن را به گزینه‌ای بی‌رقیب برای پنل‌های کنترل دیواری هوشمند و تجهیزات مدرن تبدیل می‌کند.
• ارتباط این نمایشگر با دنیای خارج از طریق یک کانکتور ۵۰ پین با فاصله (Pitch) ۰.۵ میلی‌متر برقرار می‌شود. این کانکتور نه تنها پورت‌های UART و تغذیه را فراهم می‌کند، بلکه دسترسی مستقیم به پایه‌های IO، CAN، AD و PWM پردازنده داخلی را نیز برای توسعه‌دهنده ممکن می‌سازد؛ این یعنی کاربر می‌تواند بدون نیاز به میکروکنترلر خارجی، سنسورها یا رله‌های خود را مستقیماً به نمایشگر متصل کنید.

•

  نمایشگر رنگی 10.1 اینچ 1024*600 HMI DMG10600F101_01WTC

جمع بندی : صفحه نمایش با کیفیت و 10 اینچ

• نمایشگر DWIN مدل DMG10600F101_01WTC که یک صفحه نمایش از نوع IPS بوده یک پنل با کیفیتی بوده که محدودیت زاویه دید نداشته و از طرفی هم رنگها در آن بسیار خوب نمایش داده میشوند.تعداد رنگ قابل نمایش 16 میلیون رنگ در کنار رزولوشن 1024*600 یک حصول باکیفیت را اراِئه میدهد.صفحه نمایش لمسی از نوع خازنی یکی دیگر از قابلیت های خوب این محصول بوده چرا که سایر مدلها ممکن است صفحه نمایش لمسی از نوع مقاومتی داشته باشند.
• بهره‌گیری از تراشه قدرتمند T5L2 در این ابعاد بزرگ، تضمین می‌کند که رابط کاربری گرافیکی با سرعت بالا و بدون لگ اجرا شود؛ همچنین حذف برد حجیم پشت نمایشگر و رسیدن به ضخامت بسیار کم زیر ۷ میلی‌متر، آزادی عمل بی‌نظیری به طراحان صنعتی برای ساخت دستگاه‌های باریک و مدرن می‌دهد.
