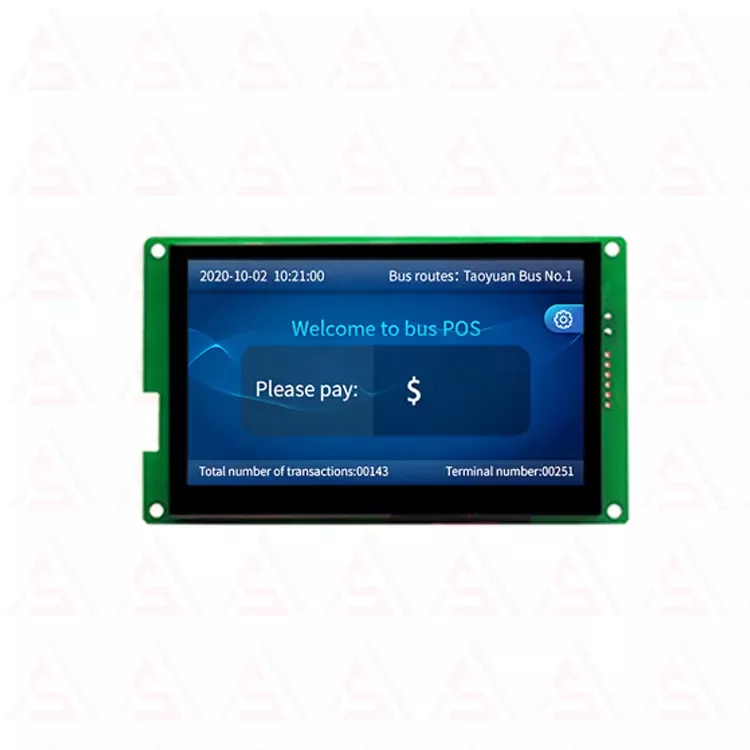

نمایشگررنگی 4.3 اینچ 272*480 HMI مدل DMG48270C043_03WTC

نمایشگررنگی 4.3 اینچ 272*480 HMI مدل DMG48270C043_03WTC | نمایشگر 4.3 اینچی DWIN -DMG48270C043_03WTC

معرفی کلی محصول

• نمایشگرهای سری HMI (Human-Machine Interface) یا واسط  کاربری بین انسان و سخت افزار، نسل پیشرفته‌ای از پنل‌ها و نمایشگرهای کنترلی هستند که وظیفه برقراری ارتباط بصری میان کاربر و سیستم‌های پیچیده صنعتی یا الکترونیکی را بر عهده دارند. برخلاف ال‌سی‌دی‌های معمولی که تنها وظیفه نمایش تصویر را به عنوان خروجی  دارند، این ماژول‌ها دارای پردازنده داخلی بوده و قادر هستند بخش بزرگی از فرآیندهای گرافیکی و پردازشی مربوط به رابط کاربری (UI) رابه صورت جداگانه ای انجام دهند. این امر باعث می‌شود بار پردازشی میکروکنترلر اصلی سیستم (مانند Arduino، STM32 یا PLC) به صورت قابل توجهی کاهش یابد.
• کاربرد اصلی این نمایشگرها در تجهیزاتی است که نیاز به کنترل لمسی، نمایش نمودارها، آیکون‌های گرافیکی و منوهای چندلایه دارند. از دستگاه‌های پزشکی، لوازم خانگی هوشمند و تجهیزات بدنسازی گرفته تا تابلوهای کنترل صنعتی، دستگاه‌های فروش خودکار و سیستم‌های خانه هوشمند، همگی از مصرف کننده های اصلی این تکنولوژی هستند. استفاده از درگاه ارتباطی UART (سریال) در این محصولات باعث شده است تا حتی با ساده‌ترین مدارات منطقی نیز بتوان گرافیک‌های بسیار حرفه‌ای و سنگین را مدیریت کرد.

نمایشگررنگی 4.3 اینچ 272*480 HMI مدل DMG48270C043_03WTC

نمایشگر DMG48270C043_03WTC

• نمایشگر DMG48270C043_03W یک ماژول ۴.۳ اینچی هوشمند از سری محصولات تجاری (Commercial Grade) شرکت DWIN است که بر پایه تراشه اختصاصی و قدرتمند T5L طراحی شده است. این محصول با رزولوشن ۴۸۰ در ۲۷۲ پیکسل و قابلیت نمایش ۱۶.۷ میلیون رنگ (۲۴ بیت)، کیفیت تصویری بیشتر از استانداردهای معمول نمایشگرهای صنعتی ارائه می‌دهد. قلب تپنده این ماژول، پردازنده T5L است که با معماری دو هسته‌ای (Dual Core) عمل می‌کند؛ یک هسته برای مدیریت پروتکل‌های GUI (رابط گرافیکی) و هسته دیگر برای اجرای سیستم‌عامل اختصاصی DWIN در نظر گرفته شده است. این تفکیک وظایف باعث می‌شود که تعویض صفحات گرافیکی و اجرای انیمیشن‌ها بدون کمترین لگ یا تاخیر انجام شود.

حافظه و زاویه دید

• در بحث سخت‌افزاری، این نمایشگر دارای ۱۶ مگابایت حافظه داخلی بوده که برای ذخیره‌سازی تصاویر، فونت‌ها، آیکون‌ها و حتی فایل‌های صوتی (به واسطه بیزر داخلی) استفاده می‌شود. یکی از ویژگی‌های برجسته این مدل، پشتیبانی از نرم‌افزار توسعه DGUS II است. این پلتفرم به طراحان اجازه می‌دهد بدون نیاز به کدنویسی‌های پیچیده گرافیکی، تنها با کشیدن و رها کردن (Drag & Drop)، منوها و دکمه‌های لمسی خود را طراحی کرده و خروجی را از طریق کارت حافظه SD یا پورت سریال روی نمایشگر آپلود کنند. زاویه دید این پنل از نوع TN با زوایای ۷۰/۷۰/۵۰/۷۰ است که برای کاربردهای روبرو و محیط‌های تجاری کاملاً ایده‌آل ارزیابی می‌شود.به دلیل استفاده از پنل نمایش TN محدودیت دید از کناره ها و زاویه های غیر مستقیم وجود دارد.

نمایشگررنگی 4.3 اینچ 272*480 HMI مدل DMG48270C043_03WTC

ارتباط و ولتاژ تغذیه

• در بحث ارتباطات، این ماژول از پروتکل UART با سطوح ولتاژ TTL/CMOS پشتیبانی می‌کند که اتصال آن را به هر نوع میکروکنترلری بسیار ساده می‌سازد. ولتاژ کاری دستگاه بین ۴.۵ تا ۵.۵ ولت (معمولاً ۵ ولت) است و جریان مصرفی آن در زمان روشن بودن نور پس‌زمینه حدود ۱۸۰ میلی‌آمپر می‌باشد. همچنین طول عمر نور پس‌زمینه (Backlight) آن بیش از ۲۰,۰۰۰ ساعت برآورد شده که برای یک محصول در رده تجاری، عدد قابل توجه است.  صفحه لمسی خازنی (Capacitive) این نمایشگر با پوشش شیشه‌ای حرارت‌دیده (Asahi tempered glass) و سختی  6H، دوام و حساسیت بسیار بالایی را فراهم می‌کند. در مجموع، DMG48270C043_03W یک راهکار اقتصادی اما بسیار حرفه‌ای برای پروژه‌هایی است که قصد دارند رابط کاربری خود را از حالت متنی و ساده به یک محیط گرافیکی مدرن ارتقا دهند.

جمع بندی : 4.3 اینچی ,دوهسته ای با پنل TN

• برای جمع‌بندی کلی این محصول، اگر بخواهیم عملکرد این نمایشگر را در ترازوی نقد قرار دهیم، باید گفت که DMG48270C043_03W یک راهکار هوشمندانه و خوش‌قیمت است که توازن خوبی میان قدرت پردازشی و سادگی راه‌اندازی برقرار کرده است، در این میان علاوه بر داشتن نکات مثبت دارای نکات منفی نیز هست.
• از جمله نکات مثبت میتوان به صفحه نمایش 24 بیتی اشاره داشت که توانایی نمایش 16.7 ملیون رنگ را داشته و دارای صفحه نمایش لمسی از نوع خازنی است والبته نکته منفی این صفحه نمایش از نوع پنل TN است که از روبرو خوب بوده و در صورت داشتن راویه دید عملکرد خوبی ندارد بر خلاف صفحه نمایش های IPS که محدودیی ندارند.
