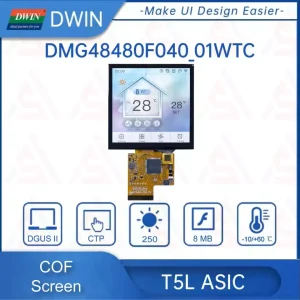

نمایشگررنگی 4 اینچ 480*480 HMI مدل DMG48480F040_01WTC

نمایشگررنگی 4 اینچ 480*480 HMI مدل DMG48480F040_01WTC|نمایشگر 4 اینچی مدل DMG48480F040_01WTC

معرفی کلی محصول

• صفحه‌نمایش هوشمند ۴ اینچی مدل DMG48480F040_01WTC از شرکت DWIN براساس اطلاعات فنی منتشر شده در وب‌سایت سازنده، این محصول یک ماژول صفحه‌نمایش هوشمند تجاری-صنعتی با قابلیت‌های گسترده است. بررسی در چند بخش اصلی ارائه می‌شود که در ادامه به بررسی مشخصات این صفحه نمایش خازنی و رنگی میپردازیم.
• رابط انسان و ماشین یا HMI بخشی کلیدی در سیستم‌های اتوماسیون صنعتی است که به اپراتورها اجازه می‌دهد وضعیت فرآیندهای تولید، تجهیزات و سیستم‌های کنترل را در زمان واقعی مشاهده و مدیریت کنند. در معماری‌های مدرن اتوماسیون، HMI معمولاً در لایه بالاتری نسبت به کنترلرهایی مانند PLC قرار می‌گیرد و از طریق پروتکل‌های ارتباطی استاندارد نظیر Modbus, Profibus, Ethernet/IP یا Profinet با آن‌ها تبادل داده می‌کند. این رابط با استفاده از نمایشگرهای لمسی، گرافیک‌های داینامیک، نمودارهای زمانی و داشبوردهای قابل تنظیم، امکان پایش وضعیت سیستم و صدور فرمان‌های عملیاتی را فراهم می‌کند.

نمایشگررنگی 4 اینچ 480*480 HMI مدل DMG48480F040_01WTC

نمایشگر 4 اینچ DMG48480F040_01WTC

• این صفحه نمایش از یک پنل IPS-TFT با ابعاد موثر ۷۱.۸۶ در ۷۰.۱۸ میلی‌متر (تقریباً ۴ اینچ) و رزولوشن ۴۸۰ در ۴۸۰ پیکسل استفاده می‌کند. رزولوشن مربعی شکل آن برای  نمایش آیкон‌ها مناسب است. پنل از نوع IPS است که زاویه دید گسترده‌ای در تمام جهات (۸۵ درجه) ارائه می‌دهد و قابلیت نمایش ۲۶۲ هزار رنگ را دارد. ماژول در دو نوع با روشنایی متفاوت (۵۰ یا ۲۵۰ نیت) و با دو گزینه لمسی متفاوت عرضه می‌شود: نوع Capacitive Touch Panel (CTP) با ساختار شیشه-شیشه (G+G)، سختی سطح ۶H، عمر بیش از ۱ میلیون بار لمس و عبور نور بیش از ۹۰٪؛ و نوع Resistive Touch Panel (RTP) با عمر مکانیکی مشخص که گزینه اقتصادی‌تر است.

پردازنده و سخت افزار

• قلب این ماژول، چیپ اختصاصی T5L0 ASIC ساخت DWIN است. این یک مدار مجتمع کم‌مصرف و مقرون‌به‌صرفه با معماری دوهسته‌ای است که یک هسته آن به طور اختصاصی برای پردازش رابط کاربری گرافیکی (GUI) و هسته دیگر برای اجرای منطق کاربردی (Application) طراحی شده است. این جداسازی، بار پردازشی را از روی MCU اصلی سیستم (هستم) برداشته و امکان پیاده‌سازی رابط‌های کاربری پیچیده و روان را حتی با استفاده از میکروکنترلرهای ساده‌تر فراهم می‌کند. این معماری انعطاف‌پذیری بالایی در توسعه ایجاد می‌کند.

تغذیه و رابط ها

• این ماژول با ولتاژ گسترده‌ای بین ۳.۶ تا ۵.۵ ولت (مقدار معمول ۵ ولت) کار می‌کند. جریان کاری آن در حالت حداکثر روشنایی بک‌لایت حدود ۲۴۵ میلی‌آمپر و با خاموشی بک‌لایت حدود ۷۵ میلی‌آمپر است که مصرف مناسبی محسوب می‌شود. محدوده دمای کاری آن بین منفی ۱۰ تا مثبت ۶۰ درجه سلسیوس و دمای نگهداری بین منفی ۲۰ تا ۷۰ درجه است که آن را برای اغلب مصارف صنعتی و محصولات تجاری مناسب می‌سازد. این ماژول از طریق یک کانکتور ۵۰ پین FPC با فاصله ۰.۵ میلی‌متر ارتباط برقرار می‌کند. تنوع رابط‌های آن بسیار قابل توجه است.
• رابط‌های ارتباطی (Communication): دارای سه پورت UART (پورت UART2 اصلی و پورت‌های UART4 و UART5 که پس از پیکربندی OS در دسترس قرار می‌گیرند) و یک رابط CAN کامل که امکان ادغام در شبکه‌های صنعتی یا خودرویی را فراهم می‌کند.
• ورودی/خروجی‌های آنالوگ و دیجیتال: ۵ کانال ورودی ADC با وضوح ۱۲ بیت (یک کانال با نرخ نمونه‌برداری ۱۶ کیلوهرتز و قابلیت ترکیب برای نرخ‌های بالاتر تا ۶۴ کیلوهرتز)، ۲ خروجی PWM با وضوح ۱۶ بیت، و تعداد زیادی پین GPIO (عمومی) قابل پیکربندی.
• رابط‌های جانبی: خروجی ۳.۳ ولت با حداکثر جریان ۱۵۰ میلی‌آمپر برای تغذیه سنسورهای خارجی، درایور صدا (SPK)، و رابط کارت حافظه SD/SDHC.

نمایشگررنگی 4 اینچ 480*480 HMI مدل DMG48480F040_01WTC

جمع بندی : 4 اینچ رنگی با لمس خازنی

• این صفحه نمایش 4 اینچی رنگی که دارای لمس خازنی میباشد دارای مصرف نسبتا پایین بوده و  مجموعه بسیار غنی از رابط‌ها (CAN، UARTهای متعدد، ADC، PWM، SD Card) که آن را به یک پایه سخت‌افزاری همه‌کاره تبدیل می‌کند را دارا میباشد.از طرفی باید این نکته را مورد توجه قرار داد که این رزولوشن ممکن است برای همه مصارف مناسب و ایده آل نباشد.
